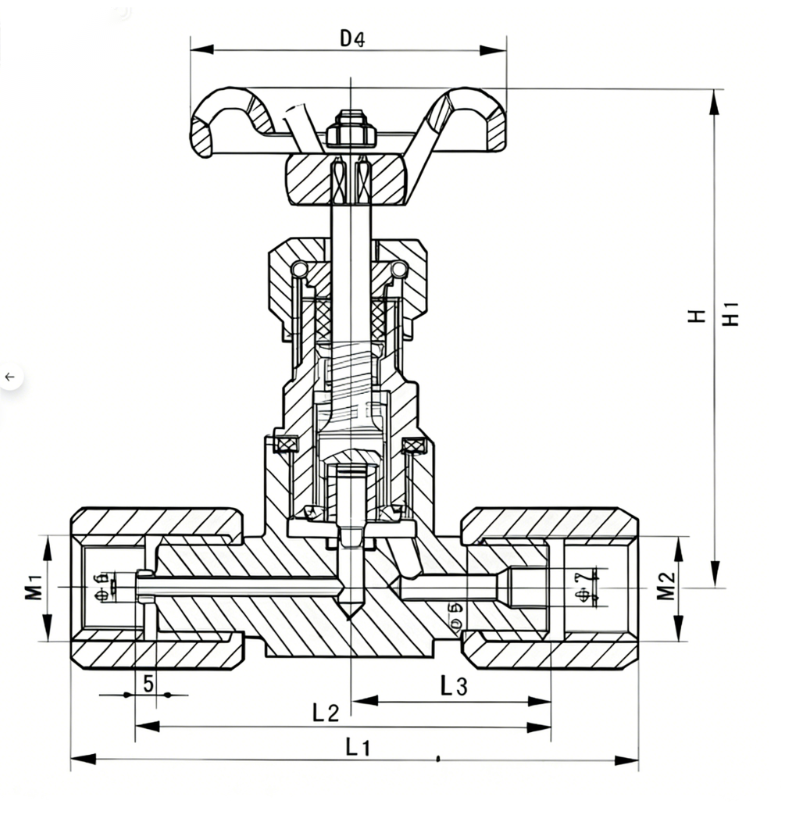

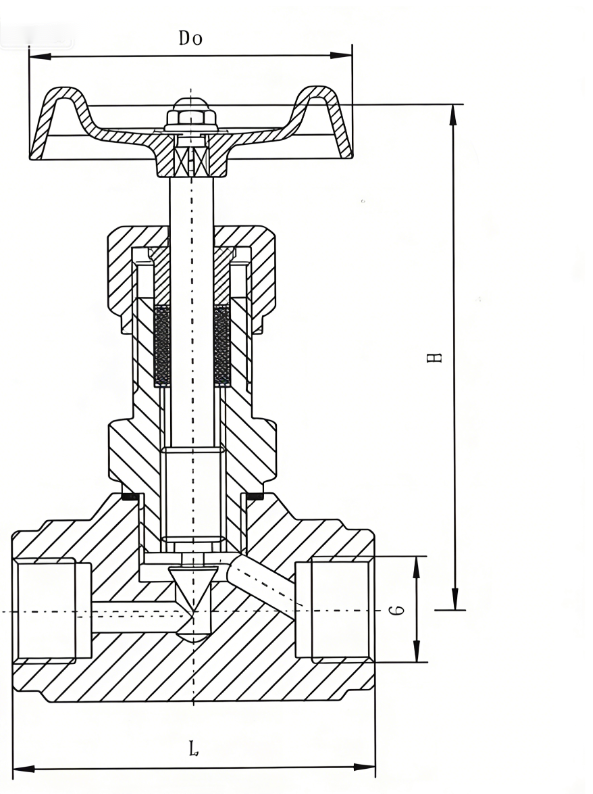

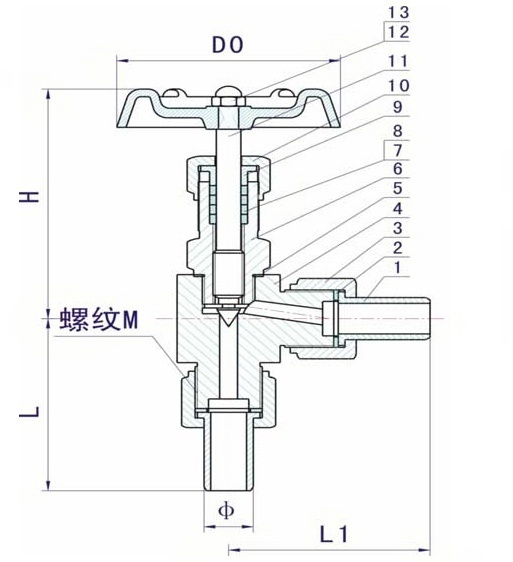

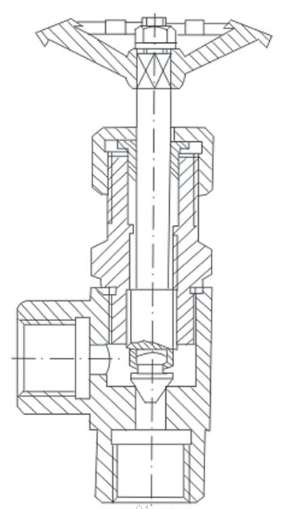

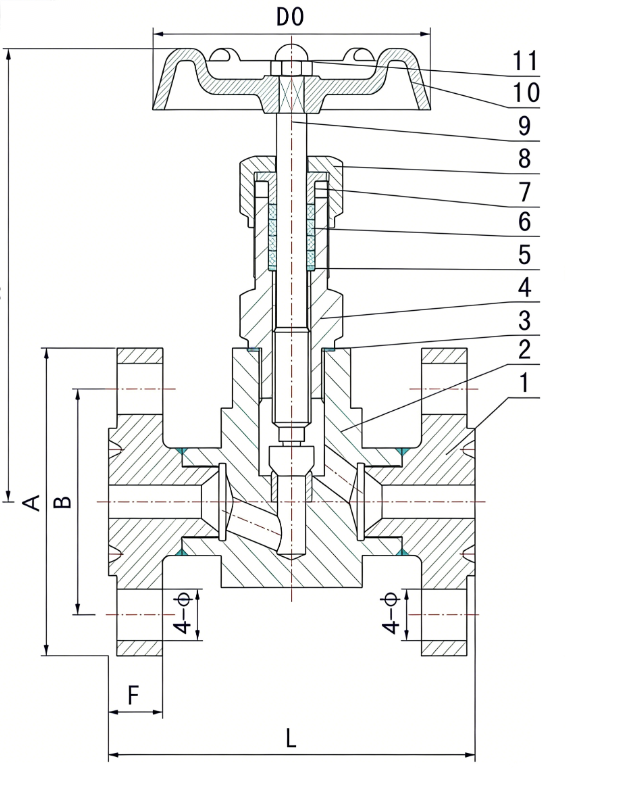

针型阀总装/结构图

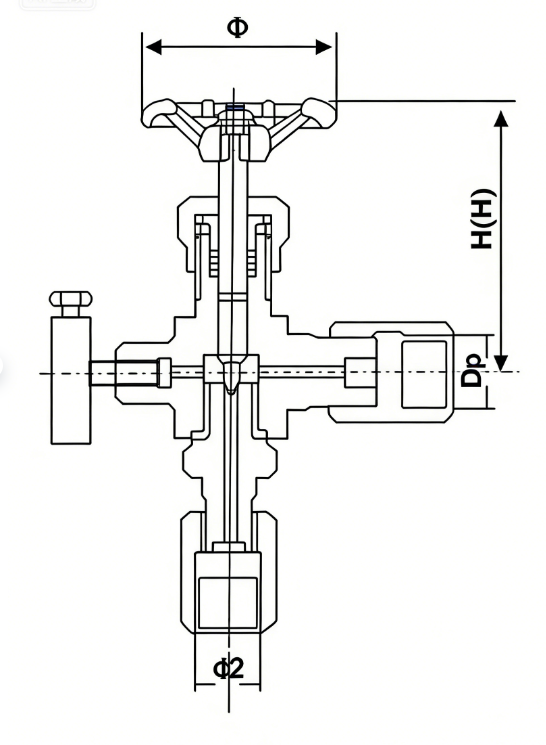

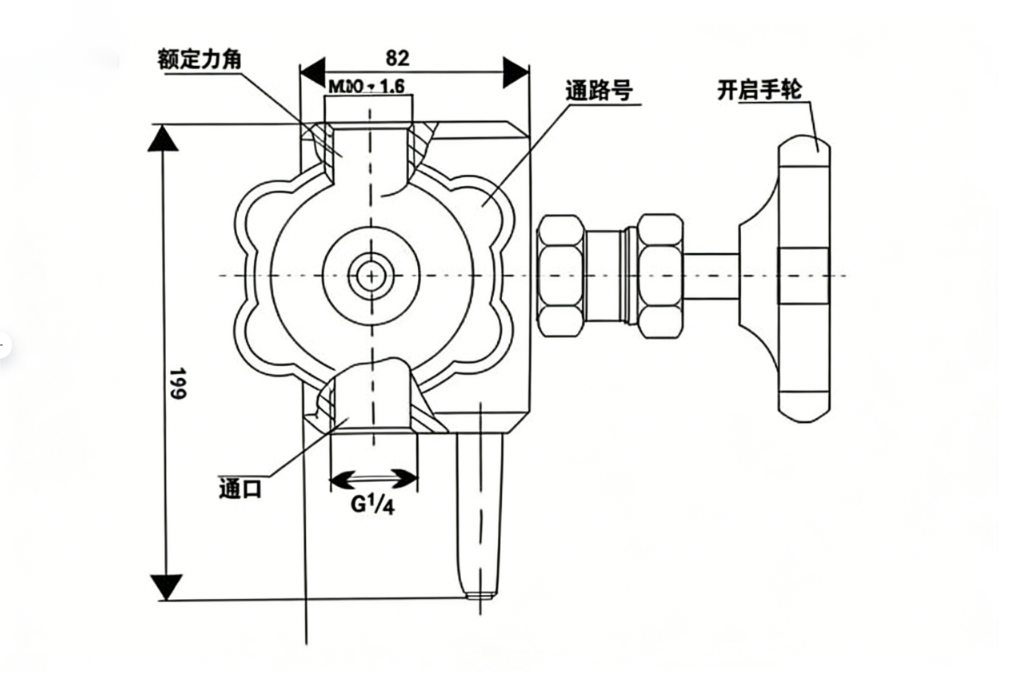

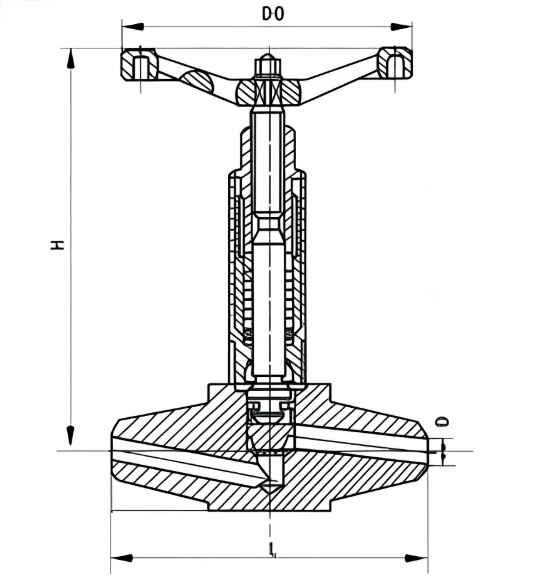

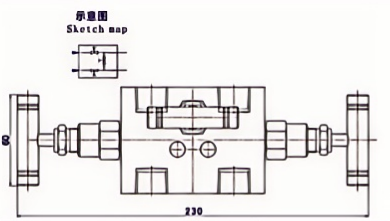

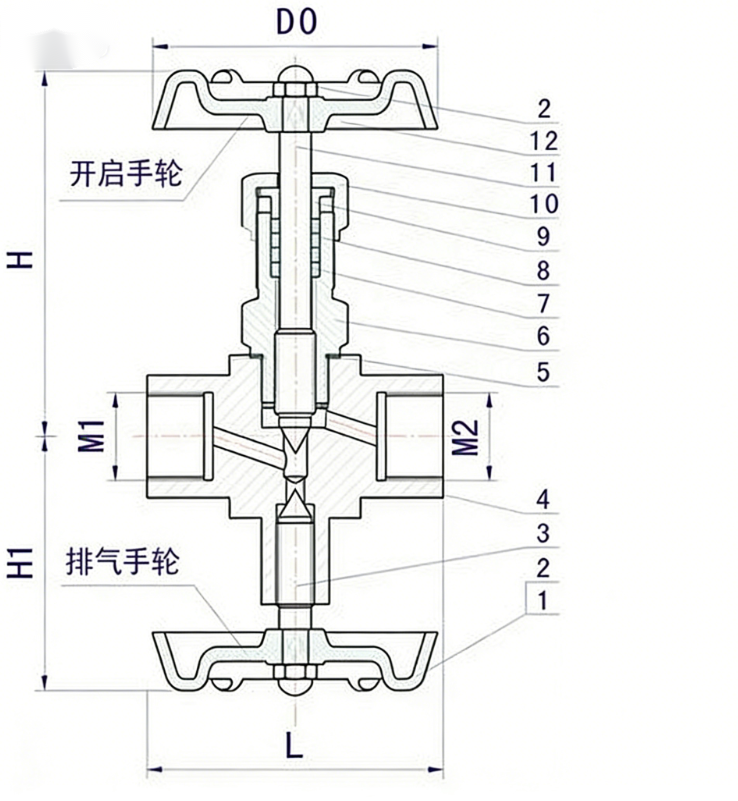

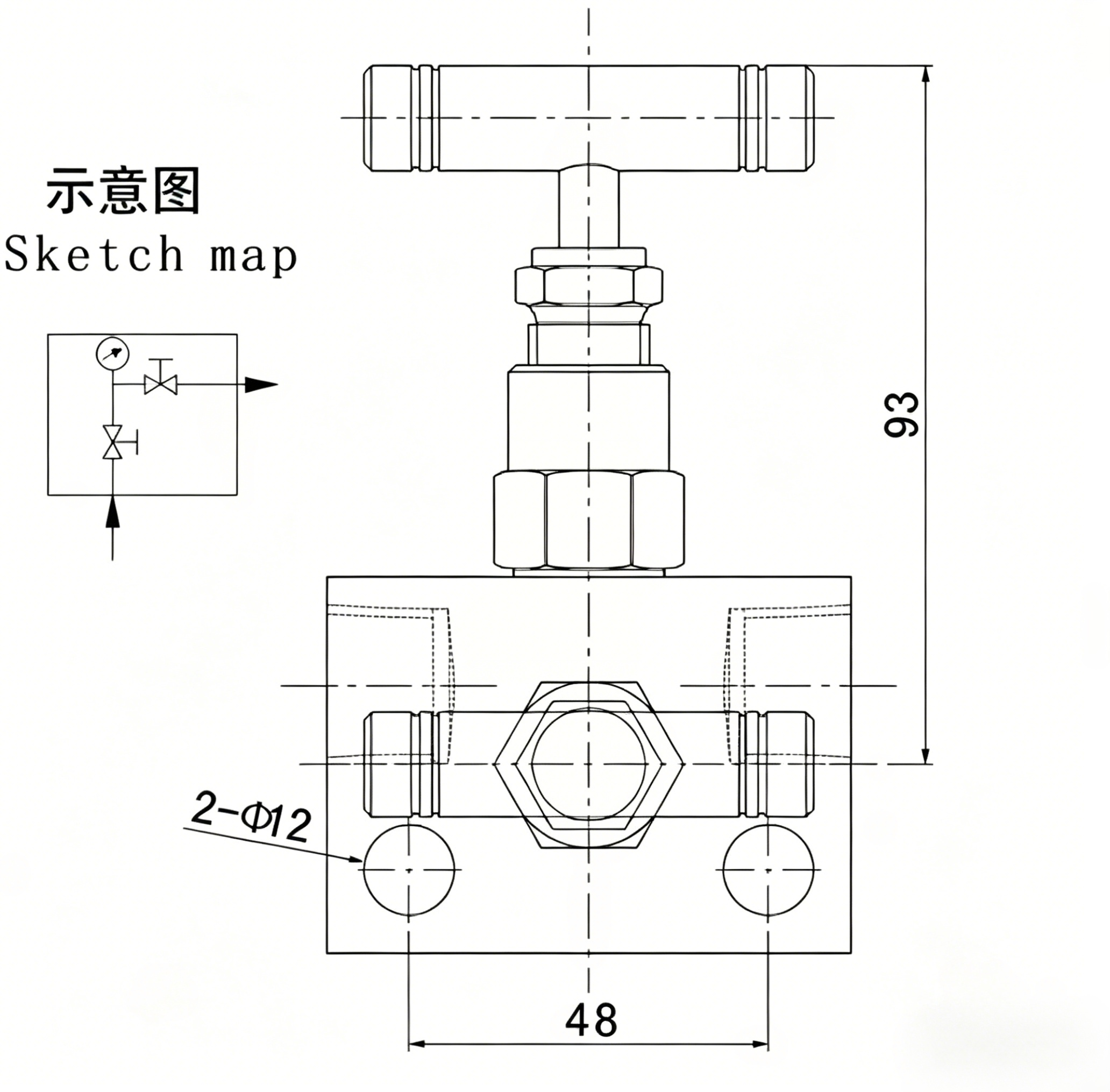

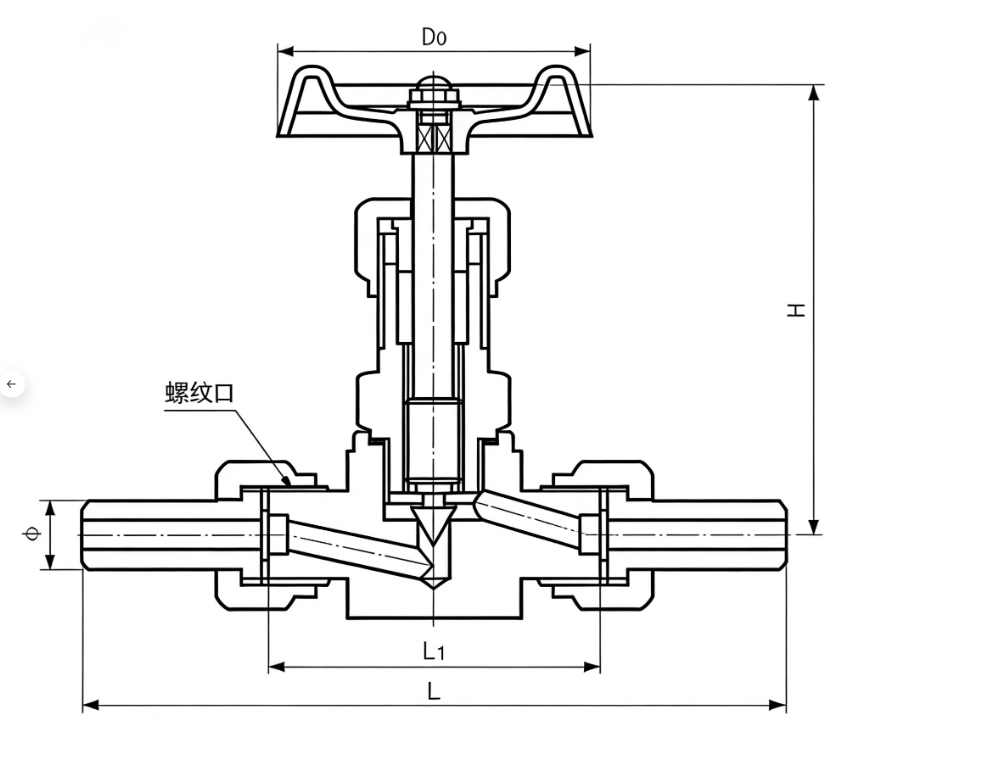

针型阀总装图是采用工程制图方法绘制的技术图纸，用于完整展示针型阀各零部件的装配关系、工作原理及连接形式，是针型阀设计制造、安装检修和采购选型的重要技术依据。结构图的核心内容包括阀体、阀杆、阀瓣（锥形针）、阀座、填料、填料压盖、手柄（手轮）等主要零部件的装配位置与配合关系。通过剖视图可清晰反映锥面密封副的结构——阀杆末端的锥形针与阀座形成精密配合，实现介质的精细调节与强制切断。结构图中附有零部件明细表（BOM表），列明各零件的序号、名称、材料及数量。行业标准JB/T 7747—2010规定了钢制针形截止阀（含针型阀）的结构形式和总装图绘制要求，为制造与检验提供了技术依据。
